本文主要是介绍 Hadoop-核心组件 。

# hadoop基础概念之Hadoop核心组件

认知和学习Hadoop，我们必须得了解Hadoop的构成，下面通过Hadoop构件、大数据处理流程，Hadoop核心三个方面进行一下介绍：

hadoop中有3个核心组件：

分布式文件系统：HDFS —— 实现将文件分布式存储在很多的服务器上

分布式运算编程框架：MAPREDUCE —— 实现在很多机器上分布式并行运算

分布式资源调度平台：YARN —— 帮用户调度大量的mapreduce程序，并合理分配运算资源

# 一、 Hadoop组件

wxmp

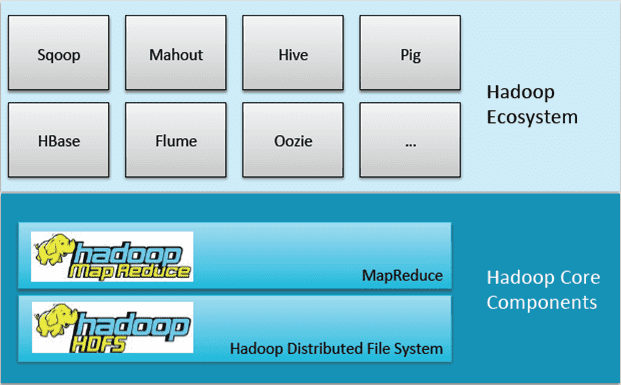

由图我们可以看到Hadoop组件由底层的Hadoop核心构件以及上层的Hadoop生态系统共同集成，而上层的生态系统都是基于下层的存储和计算来完成的。首先我们来了解一下核心构件：Mapreduce和HDFS。Google有bigtable的概念，就是通过一个表格去存储所有的网页数据，从而也带来了Hbase,但Hbase只是这种架构思想，架构并不完全一样。而位于上层的生态就是围绕Hadoop核心构件进行数据集成，数据挖掘，数据安全，数据管理以及用户体验等。

# 二、 大数据处理：

wxmp

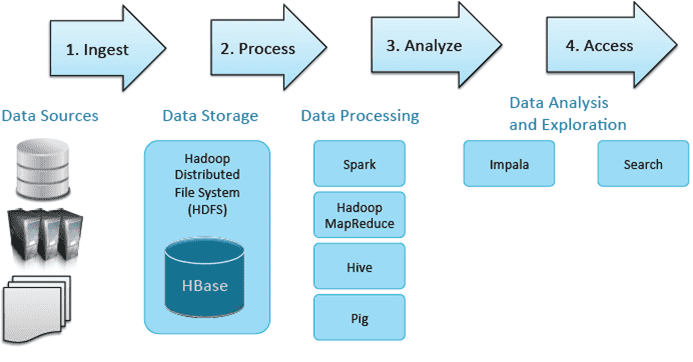

以上的流程符合大数据所有的应用场景。那么大数据处理，首先必须有各种的数据源，这个数据源包含了所有传统的结构化的数据，服务器的认证以及非结构化的文本（如PDF及CSV）。

接着就是数据存储层，数据存储层可以选择HDFS，也可以选择HBase。它们两个如何来更好的选择呢？HDFS一般是大量数据集的时候用比较好，因为HDFS能提供高吞吐量的数据访问，非常适合大规模数据集上的应用。而HBase更多的是利用它的随机写，随机访问的海量数据的一个性能。

然后就是数据处理工具，基本的就是spark和mapreduce,更高级的就是hive和pig，有机会我会做详细的分析。在这些数据处理工具的之后，我们要跟BI和现有的、传统的数据进行集成，这时我们可以使用Impala，进行及时查询。首先我们要提前建好Q，算出维度、指标，通过Impala钻去，切片、切块，速度很快。search就是权威索引，之前工作都做完后，可以通过搜索去查找到需要的信息。

大数据处理都是需要这些组件来发挥作用，只是组件所处的阶段不一样而已,下面来介绍一下核心的组件。

# 三、 Hadoop核心

wxmp

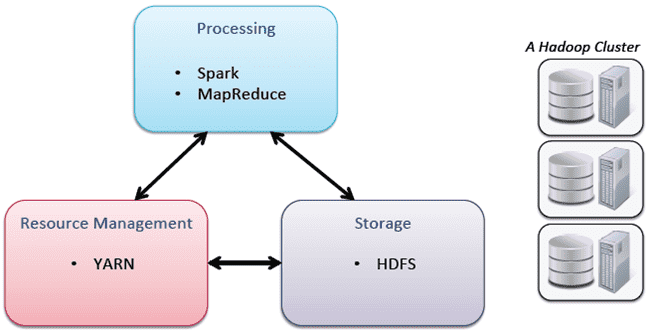

这里主要强调YARN：我们都知道大家使用资源都是一个共用集群资源，在使用资源的过程中就需要进行资源控制，而YARN就可以起到控制和使用资源多少的一个作用。

原文来自：https://zhuanlan.zhihu.com/p/24091303

# 【----------------------------】

# Hadoop学习（二）Hadoop三大核心组件

Hadoop的三大核心组件分别是：

  • HDFS（Hadoop Distribute File System）：hadoop的数据存储工具。
  • YARN（Yet Another Resource Negotiator,另一种资源协调者）：Hadoop 的资源管理器。
  • Hadoop MapReduce:分布式计算框架

# 一.HDFS

# 1.HDFS概述

HDFS是google三大论文之一的GFS的开源实现，是一个高度容错性的系统，适合部署在廉价的机器上的，适合存储海量数据的分布式文件系统。

在HDFS中，1个文件会被拆分成多个Block，每个Block默认大小为128M（可调节）。这些Block被复制为多个副本，被存放在不同的主机上，这也保证了HDFS的高容错性。

# 2.HDFS架构

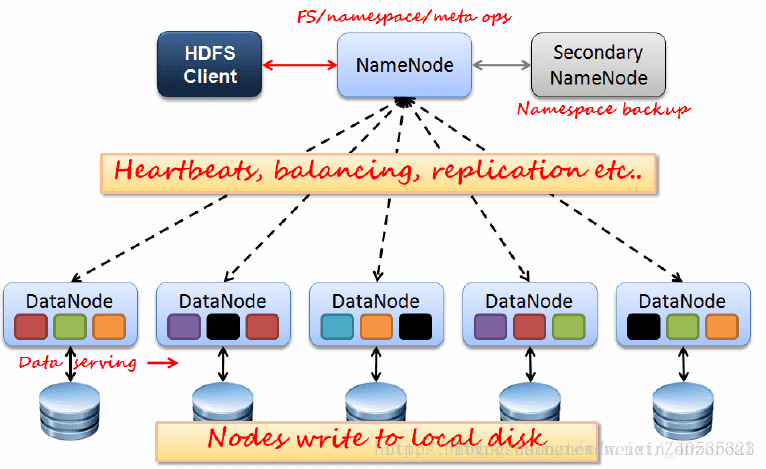

下图展示了HDFS的基本架构

wxmp

HDFS采用Master/slave架构模式，1一个Master(NameNode/NN) 带 N个Slaves(DataNode/DN)。

从内部来看，数据块存放在DataNode上。NameNode执行文件系统的命名空间，如打开、关闭、重命名文件或目录等，也负责数据块到具体DataNode的映射。DataNode负责处理文件系统客户端的文件读写，并在NameNode的统一调度下进行数据库的创建、删除和复制工作。NameNode是所有HDFS元数据的管理者，用户数据永远不会经过NameNode。

NN：

  • 1）负责客户端请求的响应
  • 2）负责元数据（文件的名称、副本系数、Block存放的DN）的管理

DN：

  • 1）存储用户的文件对应的数据块(Block)
  • 2）要定期向NN发送心跳信息，汇报本身及其所有的block信息，健康状况

# 3.HDFS读写流程

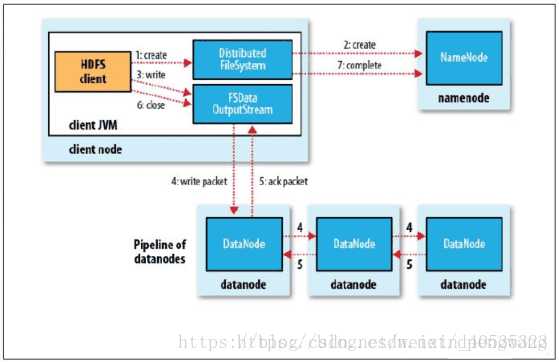

写数据流程

wxmp
    1. 客户端Client向远程的Namenode发起RPC请求
    1. Namenode会检查要创建的文件是否已经存在，创建者是否有权限进行操作，成功则会为文件创建一个记录， 否则会让客户端抛出异常；
    1. 当客户端开始写入文件的时候， 客户端会将文件切分成多个packets， 并在内部以数据队列“data queue（ 数据队列） ”的形式管理这些packets， 并向Namenode申请blocks， 获取用来存储replications的合适的datanode列表， 列表的大小根据Namenode中replication的设定而定；
    1. 开始以pipeline（ 管道） 的形式将packet写入所有的replications中。 客户端把packet以流的方式写入第一个datanode， 该datanode把该packet存储之后， 再将其传递给在此pipeline中的下一个datanode， 直到最后一个datanode， 这种写数据的方式呈流水线的形式。
    1. 最后一个datanode成功存储之后会返回一个ack packet（ 确认队列） ， 在pipeline里传递至客户端， 在客户端的开发库内部维护着”ack queue”， 成功收到datanode返回的ack packet后会从”ack queue”移除相应的packet。
    1. 如果传输过程中， 有某个datanode出现了故障， 那么当前的pipeline会被关闭， 出现故障的datanode会从当前的pipeline中移除， 剩余的block会继续剩下的datanode中继续以pipeline的形式传输， 同时Namenode会分配一个新的datanode， 保持replications设定的数量。
    1. 客户端完成数据的写入后， 会对数据流调用close()方法， 关闭数据流；
    1. 只要写入了dfs.replication.min的副本数（ 默认为1），写操作就会成功， 并且这个块可以在集群中异步复制， 直到达到其目标复本数（replication的默认值为3），因为namenode已经知道文件由哪些块组成， 所以它在返回成功前只需要等待数据块进行最小量的复制。

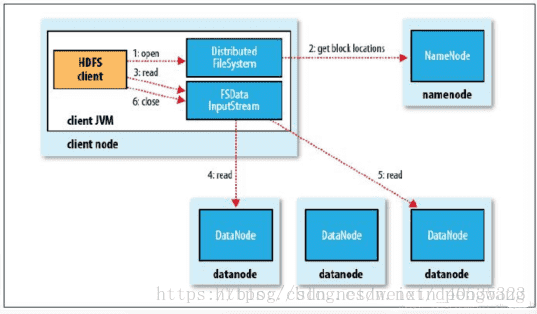

读数据流程

wxmp
    1. 使用HDFS提供的客户端Client， 向远程的Namenode发起RPC请求；
    1. Namenode会视情况返回文件的部分或者全部block列表， 对于每个block， Namenode都会返回有该block拷贝的DataNode地址；
    1. 客户端Client会选取离客户端最近的DataNode来读取block； 如果客户端本身就是DataNode， 那么将从本地直接获取数据；
    1. 读取完当前block的数据后， 关闭当前的DataNode链接， 并为读取下一个block寻找最佳的DataNode；
    1. 当读完列表block后， 且文件读取还没有结束， 客户端会继续向Namenode获取下一批的block列表；
    1. 读取完一个block都会进行checksum验证， 如果读取datanode时出现错误， 客户端会通知Namenode， 然后再从下一个拥有该block拷贝的datanode继续读。

从上面的流程我们可以更清晰地理解HDFS各个组件的作用：namenode负责管理，不接触数据，datanode负责存储数据，在写数据时，每份数据复制多个副本以pipeline的方式在datanode中流动。读数据时，namenaode的作用只是提供datanode的信息，又客户端自己从datanode读取。

可以看出，HDFS的一个特点是，适合一次写入多次存取的场景。

另外还有一个小知识点，在实际应用中存储数据时，数据的第一份副本存放在离客户端最近的一台主机上，第二份副本存放在与第一台主机不同机架的主机上，第三个副本存放在与上一个副本同一个机架的不同主机上。这样也是保证了HDFS的高容错性。

# 二.YARN和MapReduce

为什么要把这两个放到一块说呢，因为YARN可以说是为了弥补MRv1的缺陷而诞生的，所以两者放到一块说比较合适

# 1.什么是MapReduce

Hadoop的MapReduce是对google三大论文的MapReduce的开源实现，实际上是一种编程模型，是一个分布式的计算框架，用于处理海量数据的运算。

# 2.MapReduce的流程

MapReduce主要由下面几个过程组成，理解了这几个过程，基本上就可以理解MapReduce了

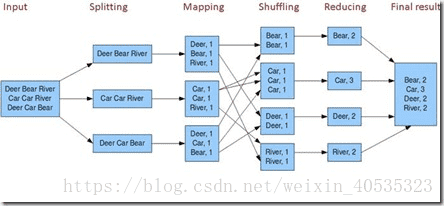

先上一张图再说

wxmp

  1. input：不用说，就是输入数据，在编程中会有Textformat方法专门处理输入。

  2. splitting：将数据分片，一般来说这个片和HDFS的分块大小是一致的，默认为128M，但是这个大小也可以调节。（https://blog.csdn.net/dr_guo/article/details/51150278这篇博客对分片理解的很到位，可以看一下）。

  3. record reader：record reader通过输入格式将输入split解析成记录。record reader的目的只是将输入数据解析成记录，但不负责解析记录本身。它将数据转化为键/值（key/value）对的形式，并传递给mapper处理。通常键是数据在文件中的位置，值是组成记录的数据块。以图片中的程序（其实也就是wordcount）为例，spliting将输入文本以行为单位分片，record reader把分片结果转化为为多个以行偏移量为key，对应内容为value的key/value对，将这些key/value对作为参数输入到mapping中

  4. mapping：处理record reader解析的每个键/值对来产生0个或多个新的key/value对结果。key/value的选择对MapReduce作业的完成效率来说非常重要。key是数据在reducer中处理时被分组的依据，value是reducer需要分析的数。上图程序中，将输入的value进行解析，产生多个以单词为key，单词数量（其实也就是1）为value的新key/value对，并输出。

  5. shuffing：

    数据从map中出来到进入reduce之前称为shuffle阶段，shuffle的处理任务：将maptask输出的处理结果数据，分发给reducetask，并在分发的过程中，对数据按key进行了分区和排序；

    1 maptask收集我们的map()方法输出的k、v对，放到内存缓冲区中

    2 从内存缓冲区不断溢出本地磁盘文件，可能会溢出多个文件

    3 多个溢出文件会被合并成大的溢出文件

    4 在溢出过程中，及合并的过程中，都要调用partitoner进行分组和针对key进行排序

    5 reducetask根据自己的分区号，去各个maptask机器上取相应的结果分区数据

    6 reducetask会取到同一个分区的来自不同maptask的结果文件，reducetask会将这些文件再进行合并（归并排序）

    7 合并成大文件后，shuffle的过程也就结束了，后面进入reducetask的逻辑运算过程（从文件中取出一个一个的键值对group，调用用户自定义的reduce()方法）

    备注：Shuffle中的缓冲区大小会影响到mapreduce程序的执行效率，原则上说，缓冲区越大，磁盘io的次数越少，执行速度就越快。缓冲区的大小可以通过参数调整, 参数：io.sort.mb 默认100M

  6. reduce：reduce阶段是一个归约过程，实现单词的计数。最后，得到整个文档的词频统计。

MR过程中的数据流向：一个文件在HDFS中是分布存储在不同节点的block中，每一个block对应一个Mapper，每一条数据以K,V的形式进入一个map()方法，map()方法中对数据进行处理（数据筛选，业务逻辑以及分区），再将处理结果以K,V的形式写入环形缓冲区，一个Mapper对应一个context，context对写入的数据按key进行聚合、排序、归约。context的大小默认为100M，当context容量达到80%或Mapper处理结束时，context会向外溢出，形成许多小文件，小文件为一个K和许多V的集合。处理完成后，这些文件会发送到Reducer所在节点，在该节点的context中，会对不同节点发送过来的数据按key进行再一次的聚合、排序和归约，最后进入Reducer，在reduce方法中对同一个<key,value集合>进行处理（业务逻辑），然后按照分区写入文件。

# 3.MapReduce1.x的架构

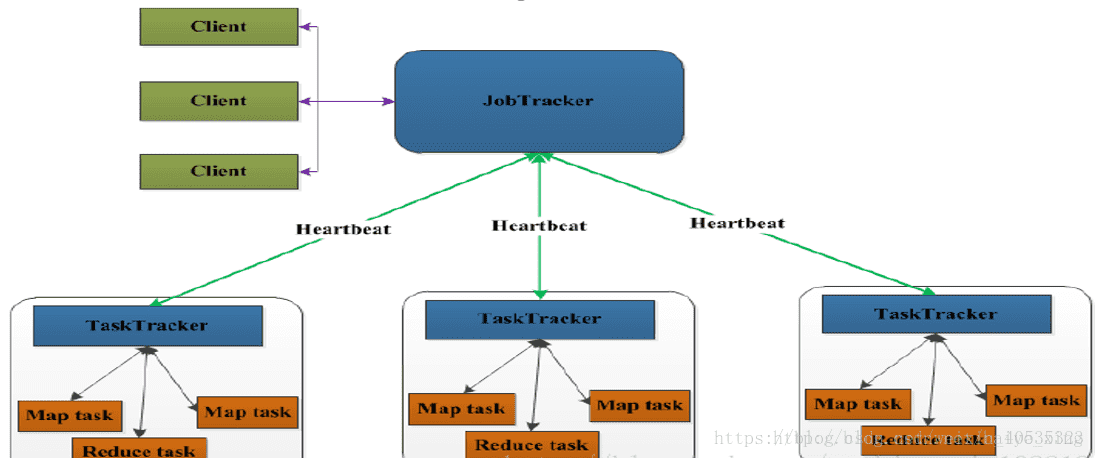

MapReduce的架构模式分为两个阶段，MR1.x和MR2.x时期，先说MR1.x，上一张图

wxmp

MapReduce采用Master/Slave架构，1个JobTracker带多个TaskTracker

1）JobTracker: JT

  • 作业的管理者 管理的
  • 将作业分解成一堆的任务：Task（MapTask和ReduceTask）
  • 将任务分派给TaskTracker运行
  • 作业的监控、容错处理（task作业挂了，重启task的机制）
  • 在一定的时间间隔内，JT没有收到TT的心跳信息，TT可能是挂了，TT上运行的任务会被指派到其他TT上去执行

2）TaskTracker: TT

  • 任务的执行者 干活的
  • 在TT上执行我们的Task（MapTask和ReduceTask）
  • 会与JT进行交互：执行/启动/停止作业，发送心跳信息给JT

3）MapTask

  • 自己开发的map任务交由该Task处理
  • 解析每条记录的数据，交给自己的map方法处理
  • 将map的输出结果写到本地磁盘（有些作业只仅有map没有reduce==>HDFS）

4）ReduceTask

  • 将Map Task输出的数据进行读取
  • 按照数据进行分组传给我们自己编写的reduce方法处理
  • 输出结果写到HDFS

可以看出来，这种架构模式有很大的缺陷：

  • 只有一个JobTracker，容易出现单点故障
  • JobTracker同时负责资源管理和作业调度，节点的工作压力巨大
  • 可扩展性差

出现了缺陷，就该寻找解决的办法，这时候，我们的YARN就闪亮登场了

# 4.什么是YARN

Apache Hadoop YARN （Yet Another Resource Negotiator，另一种资源协调者）是一种新的 Hadoop 资源管理器，它是一个通用资源管理系统，可为上层应用提供统一的资源管理和调度，它的引入为集群在利用率、资源统一管理和数据共享等方面带来了巨大好处。通过YARN，不同计算框架可以共享同一个HDFS集群上的数据，享受整体的资源调度。

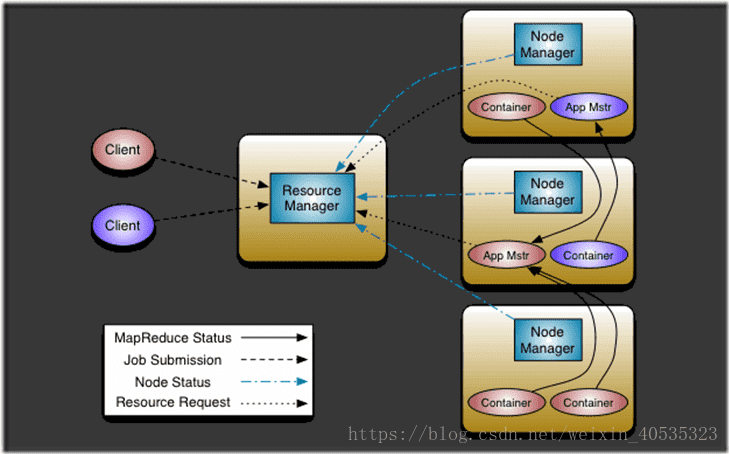

# 5.YARN的基本架构

wxmp

1）ResourceManager: RM

  • 整个集群同一时间提供服务的RM只有一个，负责集群资源的统一管理和调度
  • 处理客户端的请求： 提交一个作业、杀死一个作业
  • 监控我们的NM，一旦某个NM挂了，那么该NM上运行的任务需要告诉我们的AM来如何进行处理
  1. NodeManager: NM
  • 整个集群中有多个，负责自己本身节点资源管理和使用
  • 定时向RM汇报本节点的资源使用情况
  • 接收并处理来自RM的各种命令：启动Container
  • 处理来自AM的命令
  • 单个节点的资源管理
  1. ApplicationMaster: AM
  • 每个应用程序对应一个：MR、Spark，负责应用程序的管理
  • 为应用程序向RM申请资源（core、memory），分配给内部task
  • 需要与NM通信：启动/停止task，task是运行在container里面，AM也是运行在container里面
  1. Container
  • 封装了CPU、Memory等资源的一个容器
  • 是一个任务运行环境的抽象
  1. Client
  • 提交作业
  • 查询作业的运行进度
  • 杀死作业

# 6.YARN的工作流程

    1. 用户向YARN中提交应用程序，其中包括ApplicationMaster程序、启动ApplicationMaster命令、用户程序等
    1. resourceManager为该应用程序分配第一个container，并与对应的nodeManager通信，要求它在这个container中启动应用程序的ApplicationMaster
    1. ApplicationMaster首先向ResourceManager注册，这样用户可以直接通过ResourceManager查看应用程序的运行状态，然后它将为各个任务申请资源，并监控它的运行状态，直到运行结束，即重复4~7
    1. ApplicationMaster采用轮询的方式通过RPC协议向resourceManager申请和领取资源
    1. 一旦ApplicationMaster申请到资源后，便与对应的Nodemanager通信，要求它启动任务。
    1. NodeManager为任务设置好运行环境(包括环境变量、JAR包、二进制程序等)后，将任务启动命令写到一个脚本中，并通过运行该脚本启动任务
    1. 各个任务通过某个RPC协议向ApplicationMaster汇报自己的状态和进度，以让ApplicationMaster随时掌握各个任务的运行状态，从而可以在任务失败时重新启动任务。在应用程序运行过程中，用户可随时通过RPC向ApplicationMaster查询应用程序的当前运行状态
    1. 应用程序运行完成后，ApplicationMaster向resourceManager注销并关闭自己

# 6.MapReduce2.x的架构

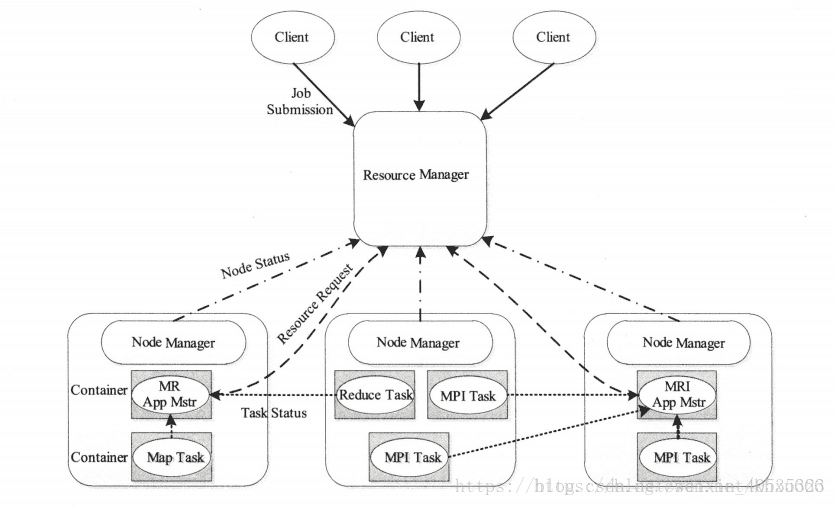

YARN将MapReduce1.x中的JobTracker拆分为两部分：ResourceManager和Applicationaster。大大减轻了ResourceManager上的资源消耗与负担，下面三MR2.x的架构图。

wxmp

# 参考文章

  • https://www.cnblogs.com/USTC-ZCC/p/13297615.html
  • https://blog.csdn.net/weixin_40535323/article/details/82025442
